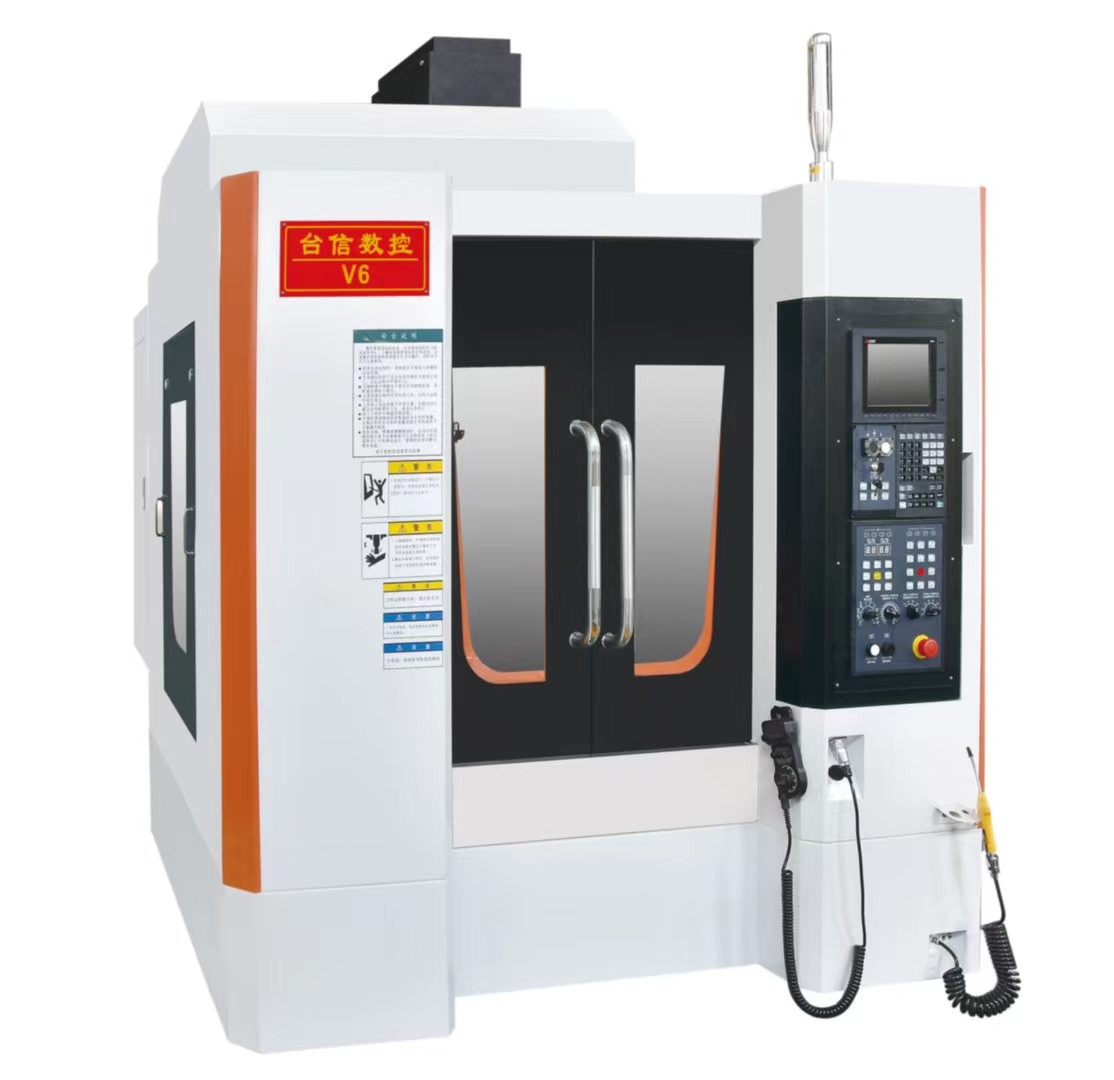

Lineair Rail Machining Center Series (drie-assige lineaire spoorlijn)

Naam/model: TXC-V6

Werkbank Grootte: 700 x 420 mm

Verplaatsing in drie assen (X/Y/Z): 600/450/400 mm

Afstand van de spindel tot de werktafel: 120-520 mm

Afstand van het spindelcentrum tot het stuurband van de kolom: 480 mm

Specificaties voor de X-as van het spoor: 30 mm

Specificaties voor de Y-as van het spoor: 30 mm

Specificaties van het spoor voor de Z-as: 35 mm

T-slot (aantal - grootte x afstand) 5 - 18 x 100

Werkbankbelasting: 350 kg

BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 -

Maximaal toerental van de spindel: 12000 t/min

Spindelvermogen: 7,5 kW

X/Y/Z drieassige motorvermogen: 1,5/1,5/3 kW

Specificaties van de X/Y/Z-kogelschroef: 3216 mm

De snelheid van de drieassige snelheid: 48/48/48 m/min.

Snij snelheid op drie assen: 1-12000 mm/min

Positioneringsnauwkeurigheid: ± 0,003/300 mm

Herhalingspositie-nauwkeurigheid: ±0,003 mm

Gewicht van de machine: 4 T

Machinaal formaat: 2400 x 2500 x 2600 mm
